フロアヒンジ

本体の調整及び取替えが出来るよう、フロアヒンジのプレートの大きさにじゅうたんを切込んで、はがせるようにして下さい。

じゅうたんの厚みに応じ、主軸寸法を伸ばしております。

下記品番につき厚み5・7・10mmを設定しております。

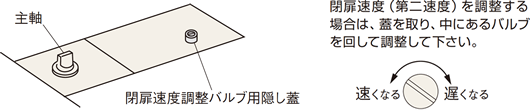

各フロアヒンジのプレートサイズと閉扉速度調整バルブ用隠し蓋の位置は各品番の納まり図をご参照下さい。

一般ドア用

H-1300 H-1400	H-501 H-511 H-522 H-505 H-515 H-525	H-835 H-845 H-855	2250 2350 2450 2550
A-1300 A-1400 A-1500 A-1600		O-835 O-845 O-855

強化硝子ドア用

E-1300 E-1400	E-511 E-522	E-835 E-845
G-1300 G-1400 G-1500	E-511 E-522	O-835G O-845G

注）
1. ストップ（Ｓ）付は同一寸法です。
2. 本体の調整及び取替えが出来るよう、フロアヒンジのプレートの大きさにじゅうたんを切込んで、はがせるようにして下さい。
