製品情報PRODUCTS

ドアクローザ

80 series【標準型】

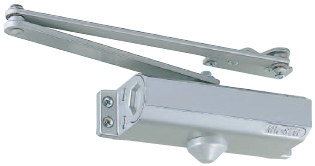

80_p

パラレル型 ストップなし

80_s

スタンダード型 ストップなし

特長

  • コンパクトなボディでしかも堅牢。

    機能性を重視した超ロングセラーのオーソドックスタイプ。

  • 豊富な製品で様々なドア・枠形状に対応。

  • 閉扉速度調整は2バルブ方式。

  • ストップ角度はパラレル型が70°〜180°、スタンダード型が70°〜120°の任意の角度に設定可能。

  • 左右兼用タイプ。

    本体を上下転倒し、スタンダード型は閉扉速度調整バルブを吊元側へ、パラレル型は戸先側へ向けて使用して下さい。

    185・186のアームには左右勝手があります。

  • 81・181は150°開き。

スペック

品　　　　　　　　番 適用ドア寸法
DW×DHmm		 ドア重量
kg以下
スタンダード型 パラレル型
ストップなし ストップ付 ストップなし ストップ付
81 181
ストップ角度120°まで		 ★P-81 ★P-181 800×1800 30
82 182
ストップ角度120°まで		 ★P-82 ★P-182 900×2100 45
83 183
ストップ角度120°まで		 ★P-83 ★P-183 950×2100 65
84 184
ストップ角度120°まで		 ★P-84 ★P-184 1050×2400 85
85 ※185
ストップ角度120°まで		 P-85 P-185 1200×2400 120
86 ※186
ストップ角度120°まで		 P-86 P-186 1800×2700 180

注）

１. ★印には、L・A・K・AK・APのバリエーションがあります。　
L=アングルブラケット,A=段付ブラケット,K=段付アーム,AK=段付ブラケット段付アーム,AP=エアタイトドア用。
ご注文の際は、APは品番の前にAを、L・A・K・AKは品番の後に明示して下さい。発注例 ： AP-83・P-182AK

２. ※には左右勝手があります。

３. 81・181は150°開き。

4. P-(1)81～P-(1)83には補助板もあります。

番手の見分け方

カラーバリエーション

標準色

  • シルバー（N-01）

準標準色

  • ホワイト（N-22）
  • アイボリホワイト（N-04）
  • ゴールド（N-48）
  • ブラック（N-31）
  • クリアグレー（N-62）
  • バーントアンバー（N-52）
上記以外の特別色も出来ます。
※ご使用のモニターやブラウザなどの環境により、実物と色、艶が異なることがありますのでご了承ください。

80 series【Z型】90°・120°制限付

80_z_1

パラレル型 ストップなし

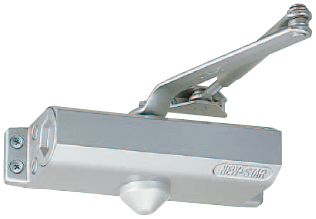

80_z_2

スタンダード型 ストップなし

特長

  • 90゜、又は  120゜以上開かない機構。

    ※120°制限用は、取付位置を変えれば100°、110°制限に出来ます。

  • バックチェック機能付。

制限角度

  • 制限角度は弊社ピボットヒンジにて設定しています。
    中心吊りピボットヒンジをご使用の場合、取付位置はご相談下さい。
  • 丁番をご使用の場合は、ドア面から丁番中心までの寸法がピボットンジと同じ寸法のものを使用して下さい。
  • ストップ角度は、制限角度より 2゜〜3゜小さく設定して下さい。
  • 把手は、設定した制限角度で壁に当たらないように取付けて下さい。

注）

1. アルミ及び木製枠・アルミ及び木製ドアの場合、強度的に使用出来ない場合があります。

2. 「Z型制限アーム」のみでの使用はしないで下さい。必ず「Z型本体」と併用して下さい。

3. 段付アームは使用出来ません。

出荷時、バックチェック機能は効くように設定しています。

調整が必要な場合は、バルブを回して調整して下さい。

スペック

品　　　　　　　　番 適用ドア寸法
DW×DHmm		 ドア重量
kg以下
スタンダード型 パラレル型
ストップなし ストップ付 ストップなし ストップ付
81Z-90/120 181Z-90/120 P-81Z-90/120 P-181Z-90/120 800×1800 30
82Z-90/120 182Z-90/120 P-82Z-90/120 P-182Z-90/120 900×2100 45
83Z-90/120 183Z-90/120 P-83Z-90/120 P-183Z-90/120 950×2100 65
84Z-90/120 184Z-90/120 P-84Z-90/120 P-184Z-90/120 1050×2400 85
85Z-90/120 ※185Z-90/120 P-85Z-90/120 P-185Z-90/120 1200×2400 120
86Z-90/120 ※186Z-90/120 P-86Z-90/120 P-186Z-90/120 1800×2700 180

注）※には左右勝手があります。

Z型本体は標準型の本体とは異なります。

80 series【H型】

　

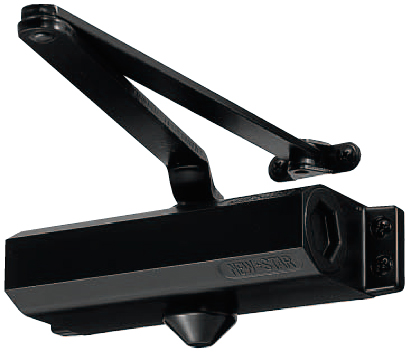

80_h

スタンダード型 ストップなし

特長

  • 天井が低く、標準アームが取付けられない場所に使用。ホテル客室等。

スペック

スタンダード型 適用ドア寸法
DW×DHmm		 ドア重量
kg以下
ストップなし
81H 800×1800 30
82H 900×2100 45
83H 950×2100 65
84H 1050×2400 85

80 series【J型】親子ドア用


パラレル型 ストップなし

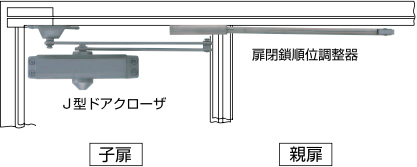

「親扉」のドアクローザ取付位置（高さ）を子扉に合わす場合は、J型を使用して下さい。

扉閉鎖順位調整器（SF-250F・SF-350F）併用

親子両開きドアで扉閉鎖順位調整器（SF-250F・SF-350F）を併用し、P-81、又はP-82を標準取付する場合、下記の扉幅寸法の場合は調整器とアームがあたります。
J型のドアクローザを使用して下さい。
●子扉幅が445mm以下（P-82の場合は455mm以下）
●親扉幅が620mm以下（P-82の場合は630mm以下）: SF-250F
●親扉幅が720mm以下（P-82の場合は730mm以下）: SF-350F

P-83Jも用意しております。取付寸法は、お問い合せ下さい。
※子扉幅が適用最小寸法未満の場合（300mmまで）は、オーダー品にて対応出来ます。

スペック

パラレル型 子扉幅mm
ストップなし 最大 最少
P-81J 445 340
P-82J 455 345
