フロアヒンジ
石張りフロアヒンジ
-
- Aタイプ
目地を付けない石張り仕上げ
-
- Bタイプ
プレート厚みの目地を付けた 石張り仕上げ
特長
-
石厚が25mm以下の石張り納まりに対応出来るよう、主軸17・22・27mm伸ばしのフロアヒンジを各品番ごとに設定しております。
-
プレートの納め方はＡタイプ・Ｂタイプがあります。各フロアヒンジのプレートサイズと石張りプレート取外しネジの位置は各品番の納まり図をご参照下さい。
品番の選び方
| 石 厚 mm |
調整シロ mm |
H寸法 mm |
プレートタイプ | |
|---|---|---|---|---|
| Aタイプ | Bタイプ | |||
| 11 | 6 | 17 | I-A-17 | I-B-17 |
| 12 | 5 | |||
| 13 | 4 | |||
| 14 | 3 | |||
| 15 | 2 | |||
| 16 | 6 | 22 | I-A-22 | I-B-22 |
| 17 | 5 | |||
| 18 | 4 | |||
| 19 | 3 | |||
| 20 | 2 | |||
| 21 | 6 | 27 | I-A-27 | I-B-27 |
| 22 | 5 | |||
| 23 | 4 | |||
| 24 | 3 | |||
| 25 | 2 | |||
納まり図
フロアヒンジ埋込み寸法
上枠下面から、セメントケース上面までの寸法が T になるように、セメントケースを埋込んで下さい。

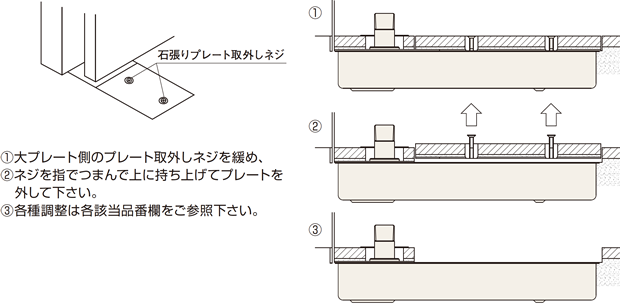

石張りプレートの外し方
